【SM1201】20kN引張試験機

手動式油圧シリンダで最大20kNの荷重を加えて引張や圧縮試験を行う装置です。

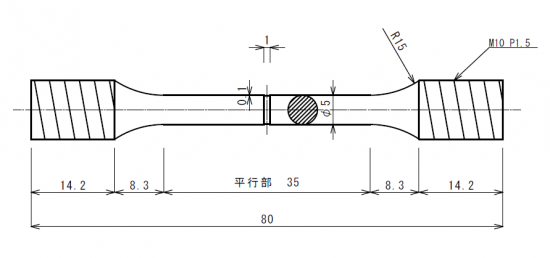

試験荷重は大きく見やすい計器にキロニュートン(kN)表示され最大荷重を記録(置針式)します。試験片の伸びはデジタル式ダイヤルゲージにより0.001mmの精度で測定されます。引張試験用の試験片(直径5.0mm)はネジ式(M10)で装置へ容易に取付けでき、素材の異なる試験片が5種類用意されています(軟鋼、アルミ、ステンレス、真鍮、銅)

オプション(別売)として引裂試験(SM1260)セットやPC接続用キット(SM1250)が用意されており、コンピュータ上で荷重(N)、伸び値(mm)を観察、データ収集することができます。



【SM1201仕様】

寸法:400 x 400 x H900 mm

質量:約33kg

最大荷重:20 kN

荷重計目盛り間隔:0.5kN

ストローク:最大 約30mm

引張試験片固定ねじ :M10

引張試験片長さ:最大80mm(※200mm)

圧縮試験片長さ:最大160mm(受面φ50)

ダイヤルゲージ分解能:0.001mm

使用温度環境:温度 5 ℃〜40 ℃

油圧オイル充填量:約130mL

油圧作動オイル種類:VG32又はVG46



【付属品】

引張試験片(4種類x6本)

注意:2025年7月より試験片材質が変更となりました。

TS2010 軟鋼(SGD3)x5本

TS2020 アルミ(A5056)x5本

TS2030 ステンレス(SUS304)x5本

TS2040 真鍮(C3604)x5

TS2050 銅(C1100)x5本

圧縮試験用ブロック(φ50mm)

伸び計測用ダイヤルゲージ



※油圧シリンダ可動部にスペーサ(別売)を入れることで、試験片長さ約200mmまで引張試験が可能です。



メガケムホームページサイト https://megachem.co.jp/Testing_Machines/Html/SM1201.htm





【SM1201の計測精度について】



この引張試験機SM1201では明確な上・下降伏点等の違いまで観察することは難しいでしょう。また、表示される変位には、試験片伸びの他、試験片チャック機構等から生まれる僅かな変位も含まれます。

型番 SM1201
販売価格 550,000円(税込)
在庫数 納期お問合せ下さい
在庫切れのため納期お問合せ下さい
