【ES6】引張試験キット

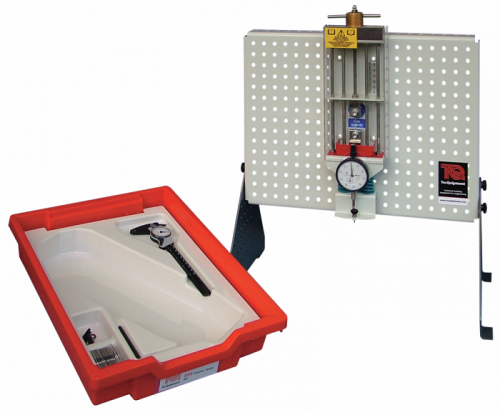

上記写真には別売りの実験パネル(ES1)が含まれています。



手動ハンドルによって専用試験片の引張強度試験を行います。応力はダイヤルゲージ(ばね定数100N/mm)から読み取り、ひずみはハンドル回転数(1mm/1回転)とゲージの差引から読み取ります。 専用の収納ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。



【主な実験項目】

鉄、アルミ、ジュラルミン、PVCの引張強度試験

弾性域と塑性域における材料の性質

応力ひずみ線図の作成降伏点、引張強さの決定



【伸びと引張荷重 読取り方法】

伸び(mm)=引張ハンドルの回転数(mm)−ダイヤルゲージの読み(mm)

引張ハンドル1回転=1mm上げ(1目盛り=0.1mmm)



引張荷重(N)=ダイヤルゲージの読み(mm)×100(N/mm)

ばね定数=100N/mm



【ES6 仕様】

寸法・質量:450 x 320 x H80mm 約3.5kg

最大許容荷重:1000N



構成部品 :引張試験ユニット、ノギス、固定ネジ



付属試験片 :

アルミ引張試験片(MTTA)x10個

ジュラルミン引張試験片(MTTD)x10個

スチール引張試験片(MTTS)x10個

PVC引張試験片(MTTP)x10個

※試験片は消耗品です。1個単位でご注文頂けますのでお問合せ下さい。

型番 ES6
販売価格 160,000円(税込176,000円)
在庫数 残り1式です
購入数
